Водяное пожаротушение: спринклерные и дренчерные системы
Водяное пожаротушение: спринклерные и дренчерные системы
Автоматические установки водяного пожаротушения (АУПТ) — наиболее распространенный и эффективный способ ликвидации возгораний на объектах с большой площадью. Вода не только охлаждает очаг горения, но и вытесняет кислород из зоны пожара, превращаясь в пар. В зависимости от назначения помещения и скорости возможного распространения огня применяются два основных типа систем: спринклерные и дренчерные.
Спринклерные системы: локальное реагирование

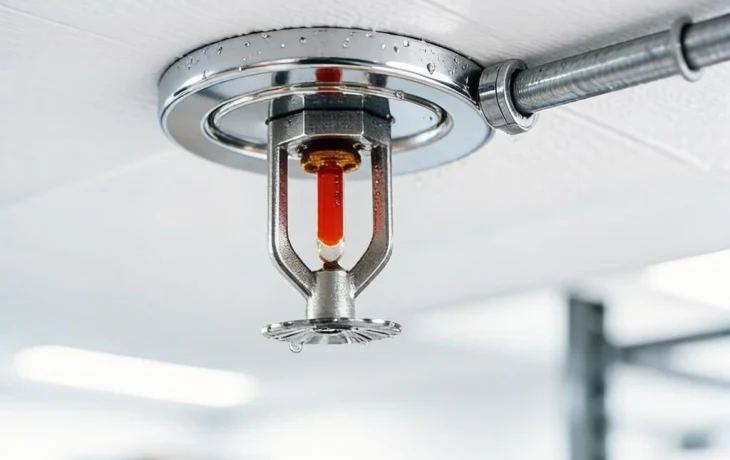

Спринклерная система состоит из сети трубопроводов, постоянно заполненных водой (или воздухом в незаполненных системах), на которых установлены оросители — спринклеры. Каждый спринклер имеет тепловой замок (колбу или легкоплавкий элемент), который разрушается при достижении определенной температуры (обычно 68°C, 93°C или выше).
- Принцип действия: При пожаре тепловой замок разрушается только у того спринклера, который находится непосредственно над очагом возгорания. Вода начинает распыляться локально, именно там, где это необходимо.
- Преимущества: Минимальный ущерб имуществу от воды, так как срабатывает только 1–2 оросителя из сотен. Автоматическое срабатывание без участия пожарной сигнализации.
- Применение: Склады, торговые центры, офисные здания, гостиницы, паркинги, производственные цеха.
Дренчерные системы: площадное орошение
В дренчерной системе оросители (дренчеры) не имеют тепловых замков и всегда открыты. Трубопроводы в дежурном режиме не заполнены водой (или заполнены воздухом под давлением). Подача воды осуществляется через дренчерный клапан, который управляется автоматической пожарной сигнализацией (АПС).
- Принцип действия: При срабатывании пожарных извещателей (дымовых или тепловых) подается сигнал на открытие дренчерного клапана. Вода мгновенно поступает во все оросители одновременно, создавая водяную завесу или орошая всю площадь помещения.
- Преимущества: Способность мгновенно создать водяной экран для локализации быстро распространяющихся пожаров и охлаждения строительных конструкций.
- Применение: Атриумы, эскалаторные тоннели, проемы в стенах, склады горючих жидкостей, объекты с высокой пожарной нагрузкой.
Сравнение спринклерных и дренчерных систем
| Параметр | Спринклерная система | Дренчерная система |
|---|---|---|
| Состояние оросителей | Закрыты тепловым замком | Всегда открыты |
| Инициация срабатывания | Тепловое воздействие на колбу (локально) | Сигнал от пожарной сигнализации (площадно) |
| Зона орошения | Только зона возгорания | Вся защищаемая площадь или периметр |
| Расход воды | Минимальный (1–2 оросителя) | Максимальный (все оросители одновременно) |
| Основная задача | Тушение очага | Локализация, охлаждение конструкций, создание водяной завесы |
Важно: Выбор между спринклерной и дренчерной системой, а также их комбинация, строго регламентируется нормативными документами в зависимости от категории помещения, высоты потолков и вида хранящихся материалов.
Инженерные расчеты: давление и расход
Надежность водяного пожаротушения на 90% зависит от грамотного гидравлического расчета. Ошибки на этом этапе приводят к тому, что система либо не создает необходимую интенсивность орошения, либо трубопроводы разрушаются от гидроудара.
В процессе проектирования мы рассчитываем:
- Требуемый расход воды: определяется исходя из площади защищаемого помещения и нормативной интенсивности орошения (л/с на 1 м²).
- Рабочее давление: подбирается мощность насосных станций (основного и резервного насосов) для обеспечения расчетного давления у самого удаленного и требовательного оросителя.
- Диаметры трубопроводов: оптимизируются для снижения потерь давления на трение и обеспечения необходимой скорости потока.
- Объем резервуаров: рассчитывается запас воды для обеспечения расчетного времени работы системы (обычно от 15 до 60 минут в зависимости от объекта).
Нормативная база
Проектирование, монтаж и эксплуатация систем водяного пожаротушения выполняются в строгом соответствии с:
- СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические».
- СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод».
- ФЗ-123 «Технический регламент о требованиях пожарной безопасности».
Этапы реализации
- Обследование и сбор исходных данных: анализ планировки, конструкций, наличия источников водоснабжения.
- Гидравлический расчет и проектирование: разработка рабочей документации, подбор насосного оборудования и диаметров труб.
- Монтаж: сварка или механическая сборка трубопроводов, установка оросителей, монтаж насосных станций и узлов управления.
- Испытания (проливка): гидравлические испытания трубопроводов на прочность и плотность, тестовый запуск насосов, проверка срабатывания узлов управления.
- Сдача в эксплуатацию: передача исполнительной документации, инструктаж персонала.
Эксплуатация и техническое обслуживание
Водяные системы требуют регулярного контроля, так как находятся под постоянным давлением:
- Еженедельная проверка давления в трубопроводах и состояния насосных станций.
- Ежеквартальный тестовый запуск насосов (в том числе резервного) и проверка узлов управления.
- Ежегодный осмотр оросителей на предмет коррозии, механических повреждений и загрязнений.
- Проверка качества воды в резервуарах и подогрева (если помещение неотапливаемое).
Нужно спроектировать или модернизировать систему водяного пожаротушения?
Выполним гидравлический расчет, подберем оптимальный тип системы (спринклерную, дренчерную или комбинированную) и проведем монтаж с соблюдением всех норм. Оставьте заявку или позвоните — обсудим параметры вашего объекта.
